Rozhodujete se o koupi světla a setkali jste se s označením IP a dvěma čísly za touto zkratkou na obalu nebo v popisu výrobku?
Nevíte, co tato zkratka znamená a zda je to pro vás důležité? Popíšeme si ve zkratce, co udává toto označení svítidel a na co si u výrobků s tímto označením dávat pozor.
Označení IP udává stupeň ochrany svítidel vůči vniknutí cizího tělesa a kapaliny. Tento, tzv. stupeň ochrany krytem, resp. stupeň ochrany, se také nesprávně nazývá “stupeň krytí”. Udává se v takzvaném IP kódu. Zkratka “IP”,má původ v anglickém slovním spojení “international protection” nebo “international protection rating”. V některých studiích je nesprávně přeložený nebo interpretovaný, jako ingress protection nebo ingress protection rating. Tento IP kód je definovaný mezinárodním standardem IEC. V České republice je definovaný normou Krytí IP kód dle ČSN EN 60529 (33 0330)
Stupně ochrany před dotykem nebezpečných častí a před vniknutím cizích pevných těles udávané první číslo:
IP 0x - Nechráněné
IP 1x –Zařízení je chráněno před vniknutím pevných cizích těles o průměru 50mm a větších a před dotykem hřbetem ruky.
IP 2x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 12,5mm a větších a před dotykem prstem.
IP 3x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 2,5mm a větších a před dotykem nástrojem.
IP 4x - Zařízení je chráněno před vniknutím pevných cizích těles o průměru 1mm a větších a před dotykem drátem.
IP 5x –Zařízení je chráněno před prachem a před dotykem drátem.
IP 6x - Zařízení je prachotěsné a je chráněno před dotykem drátem.
Stupně ochrany proti vniknutí vody udávané druhou číslicí:
IP x0 - Nechráněno.
IP x1 - Svisle kapající.
IP x2 - Kapající ve sklonu 15°
IP x3 - Kropení, déšť.
IP x4 - Stříkající.
IP x5 - Tryskající.
IP x6 - Intenzivně tryskající.
IP x7 - Dočasné ponoření.
IP x8 - Trvalé ponoření.
IP x7 - Ochrana proti dočasnému ponoření do vody. (15 cm až 1 m hloubky).
IP x8 - Ochrana při potopení do vody. Zařízení je schopné nepřetržitého potápění do vody.
IP x9 - Trvalé ponoření (odolnost zvýšenému tlaku/ teplotě - čištění horkou párou).
Laicky vyjádřeno, tato označení jsou pro zákazníka k tomu, aby věděl, kam může které světlo nebo jiný elektronický výrobek nainstalovat, resp., kde ho může používat. O co vyšší je toto číslo, tím jsou výrobky více odolné vůči vodě a vniknutí cizích předmětů.
Například světlo, které má IP44, je chráněné proti vniknutí pevných cizích těles o průměru 1mm a větších a zároveň je chráněné proti vodě stříkající ze všech směrů. Vzhledem k ochraně před stříkající vodou, je vhodné jako světlo do koupelny. Tímto se dostáváme k problematice zón v koupelně.

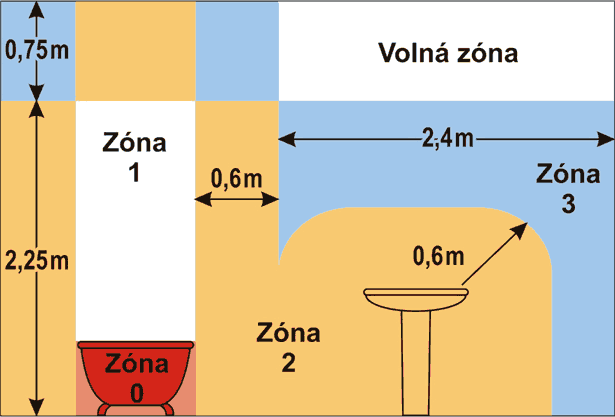

V koupelně je zvýšená vlhkost, proto při výběru světla do koupelny nenakupujeme pouze očima, ale sledujeme i zvolený materiál a způsob provedení výrobku. Podle stupně nebezpečnosti, jsou rizikové prostory koupelny rozdělené do jednotlivých zón, které specifikuje ČSN 33 2000-7-701 takto:
zóna 0
Zahrnuje vnitřní prostor koupelnové vany nebo sprchové vaničky - příkladem je podvodní osvětlení. Je povoleno používat prostředky s nízkým ochranným napětím, a to maximálně 12 V,které jsou povoleny pro instalaci ve vnitřním prostoru vany. Tyto prostředky musí být klasifikovány alespoň jako IP X7.
zóna 1
Zahrnuje stěny a strop nad vanou a sprchou až do výšky upevnění sprchové hlavice nebo do minimální výšky 225 cm od podlahy. Svítidla musí splňovat minimální stupeň krytí IPX5 (ochrana proti stříkající vodě). Zde mohou být instalována některá elektrická zařízení (ohřívače vody, vířivé vany, svítidla atd.).
zóna 2
Zahrnuje stěny a strop kolem zóny 1 do výšky 3 m od podlahy a 60 cm ve vodorovné ose.
Svítidla musí splňovat normu IPX4, včetně svítidel umístěných nad umyvadlem. Zde mohou být instalována svítidla, ventilátory, ohřívače vody, sprchová čerpadla a vybavení vířivých van.
zóna 3
V této zóně je možné instalovat zásuvky pro 230 V s ochranou automatickým odpojením od zdroje pomocí proudového chrániče se jmenovitým vybavovacím proudem nepřesahujícím 30 mA. Můžeme instalovat běžná svítidla se stupněm krytí IP20.
