Jednofázové přípojnice TRACK MAGNETIC
Jednofázový magnetický kolejnicový systém je vysoce kvalitní výrobek s výjimečnými estetickými vlastnostmi. Lze jej použít všude tam, kde se neplánuje rozdělení svítidel do nezávisle ovládaných skupin.

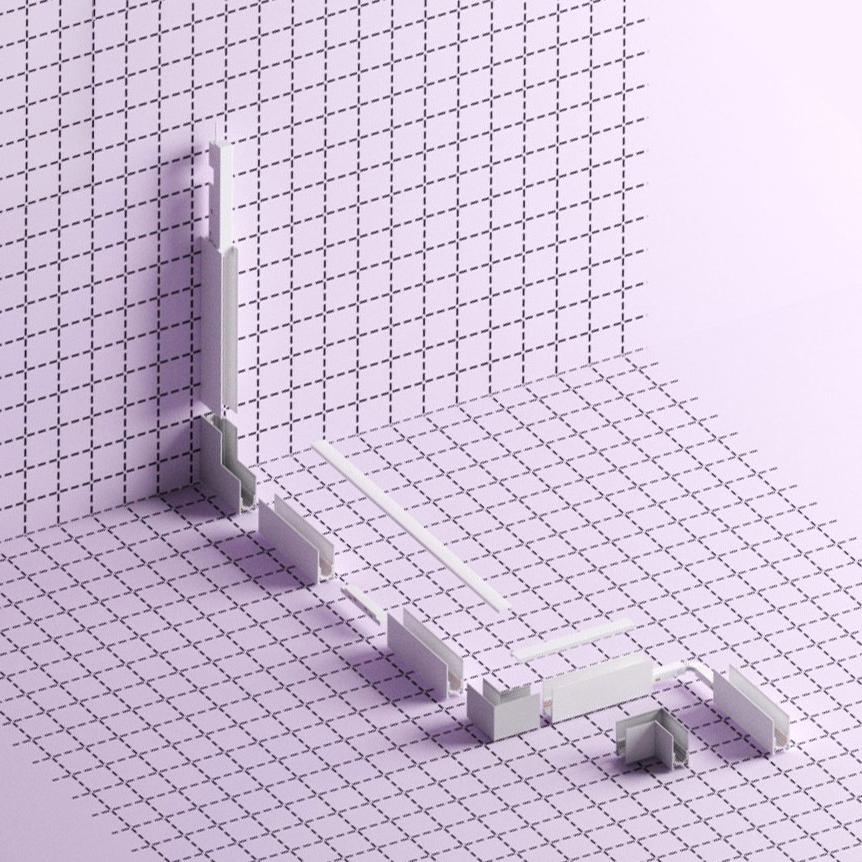

Kromě napájecích prvků a svítidel se systém skládá z kolejnic , tj. přímých prvků a úhlových spojek. Díky jejich použití lze připravit sestavy ve tvaru L, C, Z a T a kombinovat je v libovolné konfiguraci.
Napájecí prvky pro magnetické systémy se používají na začátku nebo na konci soupravy.
Jednofázové magnetické sběrnice nabízejí mnoho možností pro vytváření pokročilých schémat . Standardně lze vytvářet úseky ve tvaru písmene L nebo uzavřené čtvercové úseky, přičemž použití "vnitřních" konektorů umožňuje přechod systému ze stropu na stěnu . Kromě toho lze v místech přechodu na stěnu (a jiných šikmých připojeních) použít "rohová" svítidla.
Systém magnetických kolejniček je k dispozici ve verzích pro povrchovou a zápustnou montáž , v bílé a černé barvě a ve dvou výškových variantách - 2,7 cm a 5,2 cm. Profily se dodávají ve čtyřech délkových variantách: 1 m, 1,5 m, 2 m, verze pro povrchovou montáž má navíc délku profilu 3 m.
Profily lze spojovat pomocí konektorů . Konektor je zasunut do kolejnice a není viditelný v místě připojení.
Kolejnice se upevňují pomocí hmoždinek zalisovaných do vhodně připravených montážních otvorů. Profily lze v libovolném bodě proříznout, takže si můžeme připravit délku dokonale uzpůsobenou našim potřebám.
Systém je ukončen přiloženou koncovkou.
Systém montáže na kolejnice

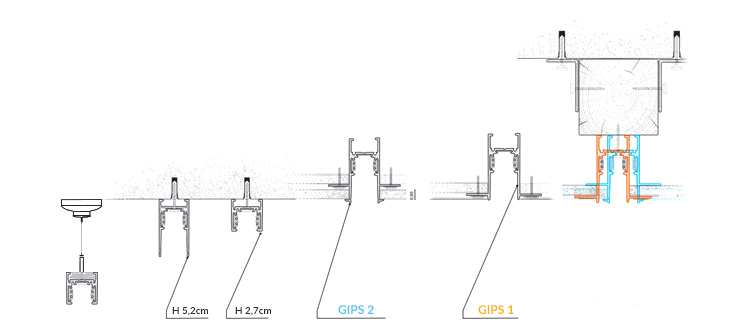

Jednofázový magnetický systém se montuje dvěma způsoby – přímo na strop pomocí hmoždinek nebo zavěšený v závěsném systému pomocí speciálních montážních konzol a podhledového systému s napájecím kabelem. V případě podhledové verze se při návrhu podhledu musí počítat s komponentou, na kterou se bude lišta montovat. V podhledové verzi je na výběr ze dvou typů kolejnic pro dvě tloušťky stropu (jednoduchá nebo dvojitá deska).
Napájecí zdroj pro kolejnici může být umístěn kdekoli v soupravě.
TYPY NAPÁJECÍCH ZDROJŮ A PŘÍKON
Napájecí komponenty mohou být umístěny kdekoli po délce kolejnice. Jen se ujistěte, že výkon použitého napájecího zdroje je větší než součet příkonů dodaných svítidel. Mohou se použít dva typy napájecích zdrojů - zapuštěné do kolejnice nebo umístěné mimo systém. V případě napájecích zdrojů montovaných na kolejnici jsou k dispozici 60W , 100W a 200W verze. Takový napájecí zdroj může být umístěn kdekoli na kolejnici. K dosažení estetického vzhledu na vyšších kolejích (5,2 cm) můžeme použít krycí lištu.
JEDNA FÁZE DVA SPÍNAČE

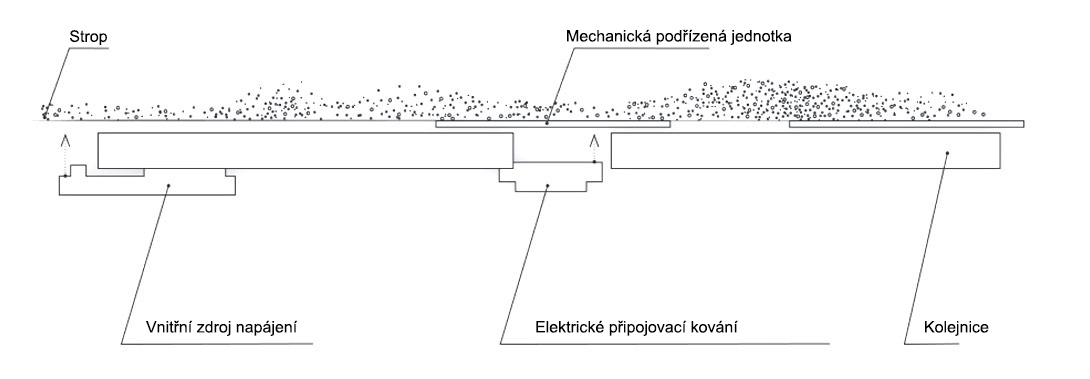

Pomocí magnetické sběrnice lze dosáhnout efektu více fází, tj. spínání svítidel rozdělených do skupin, které jsou na téže sběrnici. Předpokladem tohoto řešení je mechanické rozdělení kolejnice na dvě části, přičemž pro přenos energie nepoužíváme konektor a obě části spojíme mechanickým konektorem. V případě 90° úhlové spojky nepoužíváme ani flexi spojku, která přenáší výkon na připojovanou kolejnici. Při tomto řešení musíme použít dva zdroje napájení pro každou sekci .
