Třífázové přípojnice TRACK 3 LINE
Třífázové kolejnice nabízejí možnost sestavit mnohem sofistikovanější soupravy než jednofázové kolejnice. Na následujícím obrázku jsou uvedeny příklady, ve kterých se používají například prvky ve tvaru písmene T nebo vedení postavené pod nestandardními úhly.
Kapacity třífázového železničního systému
V třífázových osvětlovacích sběrnicových systémech mohou být svítidla rozdělena do tří různých sekcí, které se mohou zapínat a vypínat nezávisle. Výběr sekcí se provádí pomocí spínače ukrytého v krytu svítilny, takže světelné zdroje z různých sekcí se mohou na kolejnicovém systému umisťovat střídavě v libovolném pořadí.
Třífázový systém se dodává ve verzi pro povrchovou montáž přímo na strop a ve verzi pro zapuštěnou montáž. K dispozici jsou dvě barevné verze a profily v délkách 1 m, 1,5 m, 2 m a 3 m pro verzi pro povrchovou montáž a 1 m , 1,5 m, 2 m a 3 m pro systém pro zapuštěnou montáž.
Kolejnicové profily lze nařezat do libovolné polohy a lze je spojovat. Tímto způsobem lze připravit sadu přesně přizpůsobených délek. Počítali jsme také s nestandardními prvky, jako jsou ohebné a nastavitelné spojky, které umožňují sestavit soupravy pod libovolným úhlem.
Stejně jako u jednofázových systémů jsou soupravy ukončeny vyhrazeným prvkem umístěným na konci nebo začátku systému.
Třífázové systémy nabízejí možnost vytvářet mnohem pokročilejší konfigurace než jednofázové sběrnice. Na následujícím obrázku jsou uvedeny příklady využívající například prvky ve tvaru písmene T a vedení postavená pod nestandardními úhly.
Vlevo, vpravo? O co tady jde?
Mnohé části systému mají informace o straně, na které se mají používat. Tytéž části jsou označeny jako pravé a levé. To může být matoucí, a proto se laikovi může zhotovení složitějšího systému zdát poněkud komplikované. Následující graf zjednodušeně vysvětluje, jaké pravidlo je třeba dodržovat. Nejdůležitější je vybrat součástky tak, aby měly uzemnění (stříbrnou plotýnku) na stejné straně jako součástka, ke které je chcete připojit. To je to, co je označeno značkami "vpravo", "vlevo". Jediným pravidlem tedy je, že uzemnění vede pro sousední prvky vždy na stejné straně.

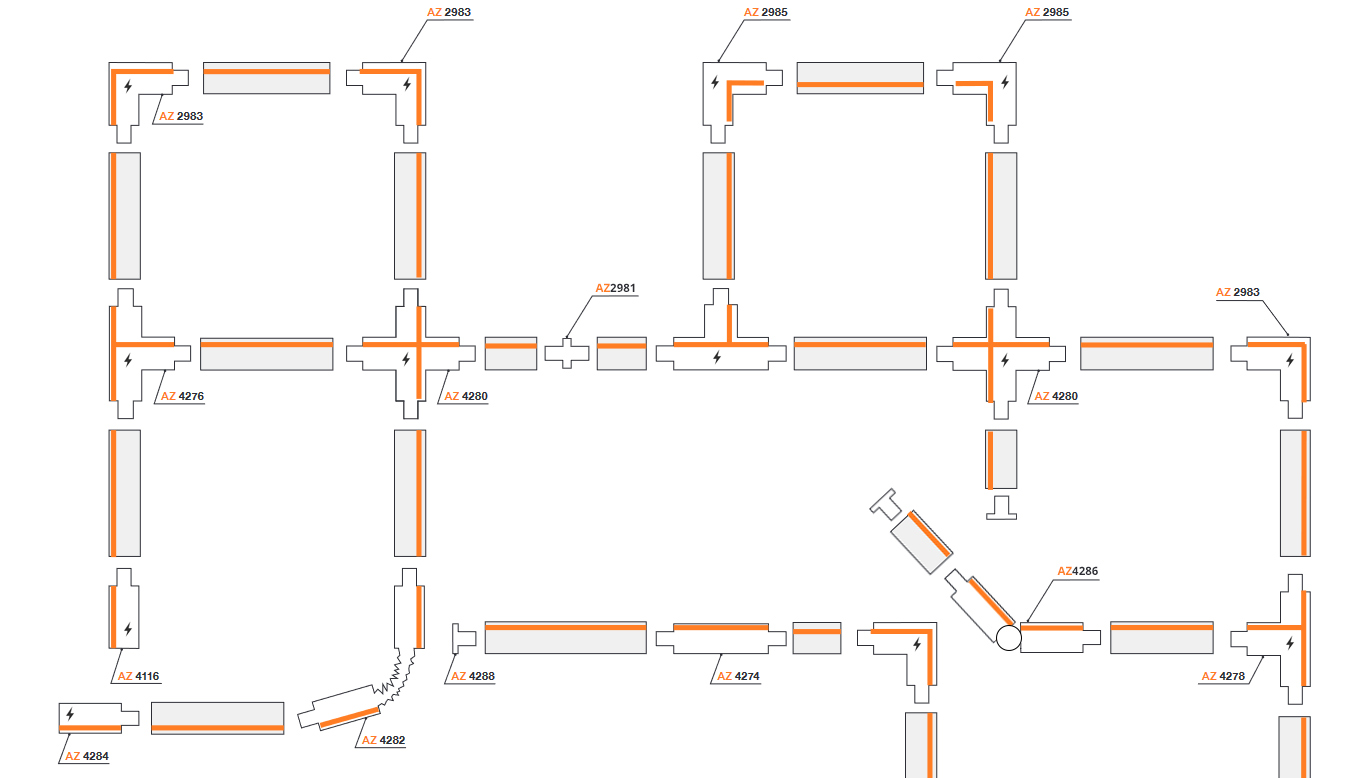

Na schématu je uvedeno uzemnění znázorněné oranžovou barvou. Určitě je velmi vzácné navrhnout tak složité zapojení, jak je uvedeno níže, ale poskytuje představu o tom, jak použití jednotlivých komponent určuje stranu, na které se uzemnění nachází a která komponenta by se měla v dané situaci použít.

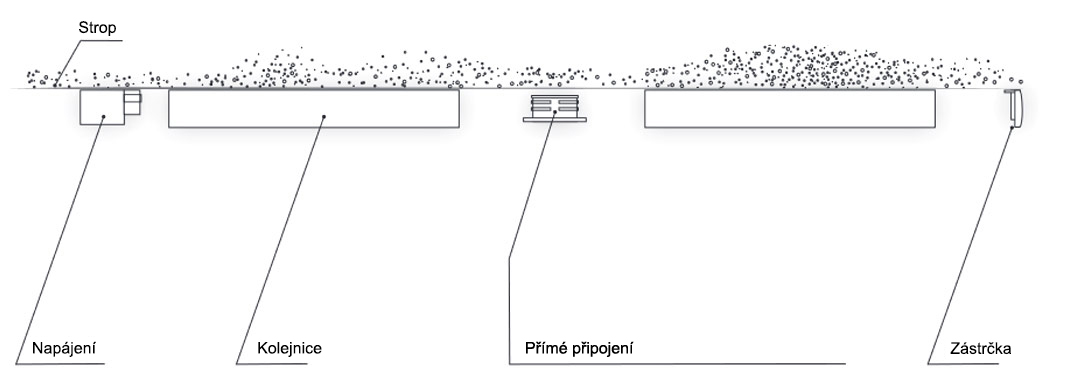

Napájecí komponenty jsou označeny bleskem. Strany soupravy, na kterých se nenachází napájecí zdroj, jsou ukončeny krytkou.
V třífázových sběrnicových systémech osvětlení mohou být na rozdíl od jednofázových sběrnicových systémů napájecí prvky umístěny kdekoli. Na výběr jsou takzvané počáteční, koncové a středové přívody, jakož i spojovací prvky typu L, T a X, které mohou systém i napájet. Ke správné funkci hotové konfigurace kolejnic je zapotřebí pouze jeden napájecí zdroj. Kolejnice jsou napájeny střídavým napětím 230 V. Po správném připojení zapojeného komponentu k napájecímu zdroji bude souprava připravena k provozu. Níže můžete vidět konektory, které mohou fungovat jako napájecí zdroje.

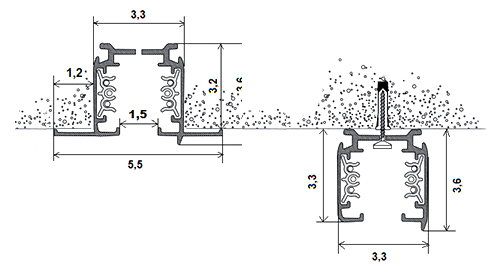

Instalace třífázového systému
Třífázový systém se montuje přímo na strop pomocí hmoždinek nebo v závěsném systému s vhodným příslušenstvím. Při použití na sádrokartonovém stropě je třeba použít distanční prvek, na který se upevní lišta. Tento prvek je třeba zohlednit při návrhu stropní instalace.
